Какви са понятията, характеристиките и приложенията на PWB и PCB?

PWB и PCB: концепции, характеристики и приложения

В индустрията на електрониката печатна платка (PWB) и печатна платка (PCB) са два често срещани термина, които играят важна роля при проектирането и производството на електронни устройства. Въпреки че понякога се използват като синоними, те всъщност имат някои разлики. Тази статия ще разгледа понятията, характеристиките и приложенията на PWB и PCB, за да разбере по-добре разликите между тях.

Концепцията за PWB и PCB

• PWB (Печатна платка за окабеляване): PWB се отнася до печатна платка, която е пластинообразна подложка, която осъществява връзката между електронните компоненти въз основа на проводими пътеки върху непроводима подложка. PWB платките обикновено се състоят от субстрати, проводими слоеве, защитни слоеве и подложки. Неговият дизайн и производство влияят пряко на производителността и надеждността на електронното оборудване.
• PCB (Печатна платка): PCB също се отнася до печатна платка, която е подобен на плоча субстрат, използван за свързване между електронни компоненти върху непроводим субстрат чрез отпечатване или ецване. Основната разлика между PCB и PWB е, че PCB набляга на дизайна и интегрирането на вериги, обикновено включващи линиите за свързване и оформлението на веригата между електронните компоненти.

Характеристики на PWB и PCB
(1) Характеристики на PWB:

• Подчертава физическия път на проводниците и връзките, често използван за описание на маршрута и оформлението на платка.
• Той се фокусира повече върху традиционните линейни връзки и окабеляване и е подходящ за производството на прости електронни устройства.

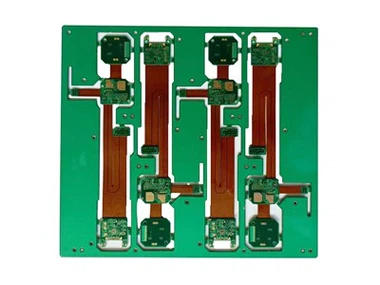

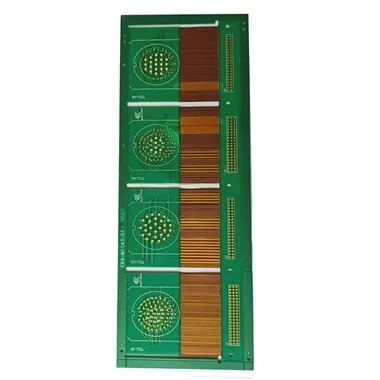

• Може да бъде под формата на еднослойна плоскост, двуслойна плоскост, многослойна плоскост или твърдо-гъвкава плоскост.

(2) Характеристики на PCB:

• Акцент върху дизайна на печатни схеми и схеми, често използвани за описание на връзките между електронните компоненти и схемата на веригата.
• Той се фокусира повече върху дизайна и интеграцията на схеми и е подходящ за производството на сложно електронно оборудване.
• Той може да съдържа различни сложни схеми и оформления на компоненти с по-висока интеграция и производителност.

Приложение на PWB и PCB

1. Приложения на PWB:

• Използва се главно в производството на просто електронно оборудване, като домакински уреди, играчки, малки инструменти и др.
• Подходящ за сценарии с по-ниски разходи и изисквания към производствения процес.

2.PCB приложения:

• Използва се главно в производството на сложно електронно оборудване, като компютри, мобилни телефони, комуникационно оборудване, промишлено контролно оборудване и др.
• Той е подходящ за сценарии с по-високи изисквания за производителност и надеждност и може да реализира по-сложна схема и интеграция.

Въпреки че термините PWB и PCB често се използват взаимозаменяемо, те имат някои фини разлики в концепциите, характеристиките и приложенията. Разбирането на тези разлики може да помогне за по-добрия избор на подходящи технологии и материали, за да се отговори на нуждите от проектиране и производство на различни електронни устройства. Независимо дали става дума за PWB или PCB, те играят незаменима роля в електронната индустрия и насърчават непрекъснатия прогрес и иновациите в науката и технологиите.
