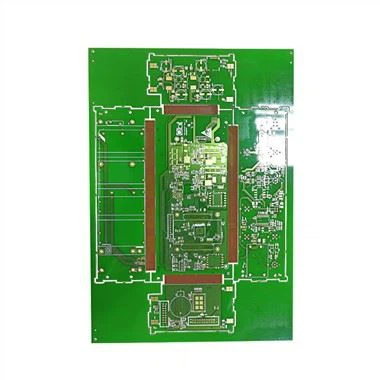

HDI Rigid-Flex PCB

HDI твърда-flex PCB

Твърдите и гъвкави печатни платки HDI са направени чрез свързване на многослойни тънки гъвкави материали за вериги. Слоевете първо се ламинират заедно, за да образуват единична гъвкава печатна платка. След това се използват лепила за свързване на слоевете заедно. Тези получени ламинирани плоскости издържат на висока температура и налягане, за да осигурят плътна връзка между двата твърди и гъвкави слоя.

HDI твърдо-гъвкавите платки се отличават с висока плътност на веригата, разсейване на топлината и химическа устойчивост, така че се използват главно в различни електронни устройства, включително мобилни телефони, лаптопи и таблети, но също така и в медицинско оборудване, военно оборудване и космическото пространство индустрия.

HDI твърд флекс PCB подреждане

Твърдо-гъвкавата PCB структура използва слепи и заровени дупки, тоест HDI твърдо-гъвкава верига. Платките с твърда гъвкавост на HDI обикновено се управляват от BGA приложения с висока плътност, изискващи отвори в подложките. Този тип конструкция може също така да изисква асиметрична конструкция, ако слепите отвори трябва да бъдат свързани помежду си със слоя на гъвкавата верига.

2F+6R+2F HDIRigid-Flex PCB Stackup

Това е 10-слойна твърдо-гъвкава дъска с HDI сляпа и скрита чрез дизайн. И HDI твърда -гъвкава платка приема процеса HDI+VOP от първи ред. След лазерно затваряне на отворите трябва да бъдат покрити и запълнени, а процесът на запушване със смола трябва да отговаря на изискванията за стабилност на сигнала на дизайна на продукта. Моля, вижте подреждането на HDI твърда гъвкава платка от първи ред.

Този стек е създаден за 10-слойна платка Rigid-Flex, главно за продукти с изкуствен интелект. Това подреждане на HDI твърдо-гъвкава дъска от първи ред показва всички дебелини на слоевете и местата на пробиване на дупки. FPC частта има заровени отвори, а твърдата част има слепи отвори.

2R+2F+2R HDIRigid-Flex PCB Stackup

Твърдата гъвкава платка приема технологията HDI, гъвкавостта на дизайна, надеждността и ефективността на окабеляването са значително подобрени. Моля, вижте по-долу2R+2F+2R HDI Rigid-Flex PCB Stackup.

Това е 2+ HDI стек от твърдо-гъвкави вериги и неговата структура е 2R+2F+2R, която е комбинирана с 2 твърди слоя, 2 гъвкави слоя и 2 твърди слоя. И тази HDI твърдо-гъвкава печатна платка има заровени отвори, слепи отвори.

Твърдата гъвкава печатна платка HDI има сляп отвор от L1 до L2 и скрит отвор от L2 до L5. И накрая, има сляп отвор в долната част от L6 до L5. Тази 6-слойна HDI твърдо-гъвкава верига е симетрична структура, в която гъвкавият слой е разположен в центъра на натрупания материал.

2R+2F+2R Взаимна връзка на всеки слой (ELIC) HDI Rigid-flexPCB Stackup

Тъй като многослойните твърди гъвкави вериги с повече слоеве и слоевете на схемите на твърдите гъвкави платки стават по-тънки, новите HDI технологии се използват за увеличаване на плътността на свързване. Взаимното свързване на всеки слой (ELIC) е технология с по-висок HDI, която позволява на инженерите по проектиране на печатни платки да позволяват на инженерите по проектиране на печатни платки да създават ултра-тънки, по-гъвкави твърди и гъвкави платки с висока функционална плътност. Усъвършенстваните твърди и гъвкави HDI платки за взаимно свързване на всеки слой (ELIC) съдържат многослойни, запълнени с мед подредени микроотверстия в подложки за постигане на по-сложни връзки. Моля, вижте по-долу 2R+2F+2R Взаимна връзка на всеки слой (ELIC) HDI Rigid-flexPCB Stackup.

Това 2R+2F+2R свързване на всеки слой (ELIC) HDI Rigid-flex PCB подреждане се прилага в медицинско оборудване, изискващо свързване с висока плътност. Подреждането на микроотверстия спестява място и увеличава плътността, осигурявайки по-голяма гъвкавост на вътрешната връзка, по-добри възможности за маршрутизиране и по-нисък паразитен капацитет. Ако искате да научите повече HDI Rigid-Flex PCB, моля свържете се с мен свободно.
