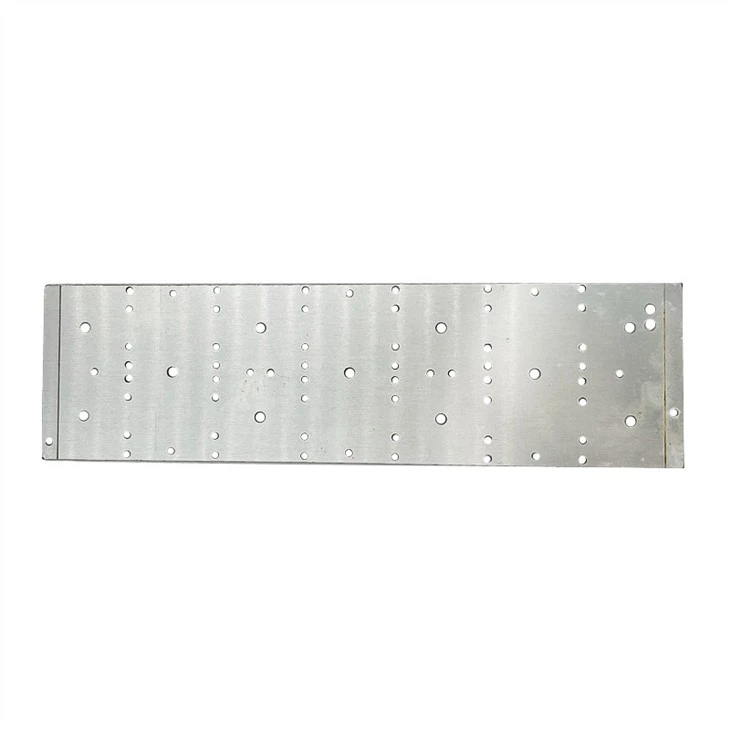

Smd Led двустранна алуминиева платка

Тип: PCB с метална сърцевина

Място на произход: Гуандун, Китай

Марка: OEM/ODM

Основен материал: FR-4

Дебелина на медта: 0.5oz-10oz

Дебелина на дъската: 0.4-8 мм

Мин. Размер на отвора: 0.2MM

Мин. Ширина на линията: 2 мил

Мин. Разстояние между редовете: 2 mil

Повърхностно покритие: HASL, Immersio Silver/Gold

Размер на платката: OEM

Цвят: Топло бяло, зелено

Обслужване: Обслужване на едно гише до ключ

Стандарт за печатни платки: стандарт IPC-A-610 D/IPC-III

Как да направите печатна платка с двустранно метално (алуминиево) ядро?

1. Пробийте дупки върху голата алуминиева дъска

(Дупките са по-големи от вашите PTH отвори

Вашият дизайн)

2. Запълнете дупките със смола.

3. Ламиниран диелектричен слой

Между алуминиева дъска и две медни фолиа

4. Пробийте дупките като вашия дизайн на същото място

които са пробити на първия етап на процеса

5. Плоча през отвори

6. Производство на следящ слой и т.н.

След това Друг процес като FR4 PCB платки. Важно е да изберете най-подходящите субстрати за вашите електронни схеми.

Предлагат се различни видове дъски,

но керамичните печатни платки получават повече слава сред потребителите на печатни платки поради своята гъвкавост.

Приложение на печатни платки от керамика от алуминиев нитрид

Високомощен електронен полупроводников модул

Инжекционна система

Антиблокираща спирачна система

LED чип с висока мощност

Улична светлина на Уафтър

Резисторна карта на сензора за гориво

Модули за предаватели на електрическа енергия

Слънчева клетка

Сензор

Телекомуникационно устройство

С по-добра гъвкавост,

Изглежда като перфектна алтернатива на съществуващата печатна платка, която може да се похвали с повишена

производителност и минимален сложен дизайн.

Той гарантира, че керамичните печатни платки работят ефективно върху модули с чип на борда, вериги с висока мощност,

и сензори за близост.
