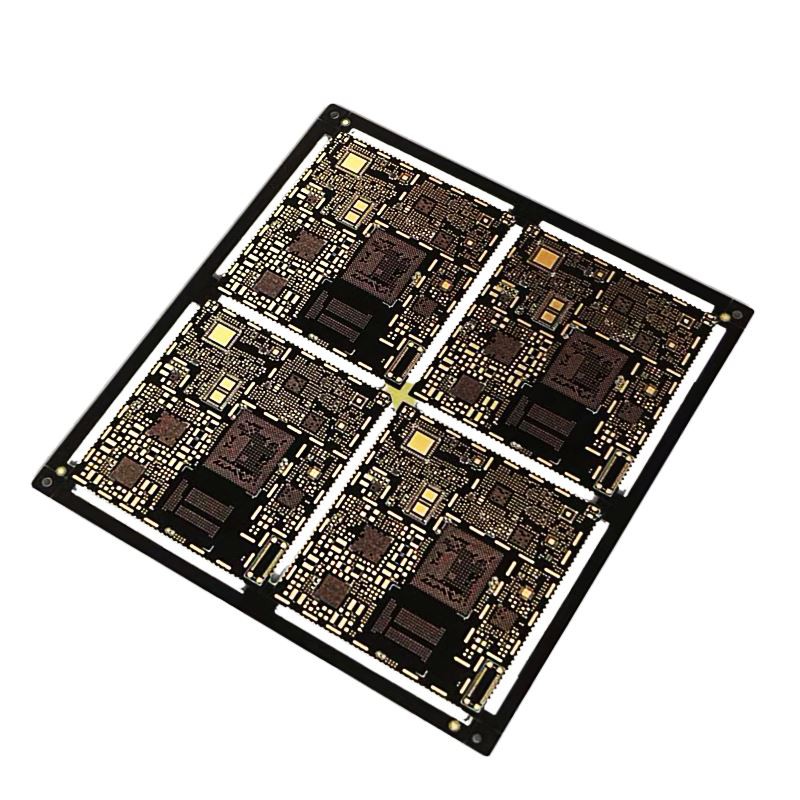

HDI PCB Печатна платка
Технологията Beton HDI може да отговори на продуктовите изисквания на клиентите. HDI PCB, които произвеждаме, използва пълна технология за цифрова обработка на сигнала и редица патентовани технологии. Има пълна гама от адаптивен капацитет на натоварване и силен краткотраен капацитет на претоварване.
Описание
Подробности за продукта
Вещ | Спецификация |
Материал | FR-4,FR-2,CEM-1,CEM-3,Carbon,Rogers и т.н. |
Забележки | Наличен е висок TG CCL |
Дебелина на финишната дъска | 0.3mm-6.00mm |
Технология на производство | HDI |
Повърхностно покритие | Солдерна маска (черна, зелена, бяла, червена, синя, ) Ситопечат (черен, жълт, бял) |
Дебелина на медта | 1/2 oz мин., 12 oz макс |
Форма | Фрезоване, щанцоване, V-образно изрязване |
Дефиницията на HDI борда
Платките с висока плътност на свързване (HDI) са печатни платки с висока плътност на окабеляване на единица площ. Като цяло HDI PCB се дефинират като всички PCB: microvias; слепи и заровени отвори; натрупване и висока производителност на сигнала. Технологията на печатните платки непрекъснато се променя и развива, като изискванията към продукта са по-малки и по-бързи. HDI платките са по-компактни, с по-малко отвори, подложки, медни следи и по-малко пространство. И така, HDI е по-плътно окабеляване, по-лека, по-компактна печатна платка с по-малко слоеве. Вместо да се използват няколко печатни платки в едно устройство, една HDI платка може да поеме функционалността на използваните преди това платки.
Ползата от HDI дъската
HDI печатните платки могат непрекъснато да се подобряват с технология за ецване на мед за по-висока прецизност, а функциите на множество печатни платки могат да се комбинират в една HDI печатна платка, така че има следните предимства:
Ниска цена: Ако се планира правилно, общите разходи могат да бъдат намалени в сравнение със стандартните печатни платки поради по-малко необходими слоеве, по-малък размер/брой необходими платки.
По-кратки срокове за изпълнение: Ефективността на дизайна при производството на HDI PCB означава по-бързи срокове за изпълнение. HDI е по-лесен за поставяне на компоненти и отвори, както и електрически характеристики, така че отнема по-малко време за завършване на процеса на проектиране и тестване на HDI PCB.
Висока надеждност: Microvias имат по-добра надеждност от типичните проходни отвори поради използването на по-малко пропорции; те са по-надеждни от проходните отвори, осигурявайки изключителна производителност на HDI с по-добри материали и части.
качество:
IPC-600G класⅡи IPC-6012B класⅡстандарти.
ISO9001:2008 Управление на качеството
Тест за летене на сонда и електрически тест
UL сертифициран рейтинг 94v-0
рентгенова инспекция,
Автоматизирана оптична инспекция (AOI)
Тестване в рамките на веригата (ICT) и функционално тестване
Съответствие с ROHS.
Често задавани въпроси за бетон
Q1. Какво е необходимо за оферта?
Beton: Количество, Gerber файлове и технически изисквания (материал, обработка на повърхността, дебелина на медта, дебелина на дъската...) Информация за печатни платки, BOM, (тестови файлове...)
Q2. Какви файлови формати приемате за производство?
Бетон:
Gerber файл: CAM350 RS274X
PCB файл: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, word, txt)
Q3. Безопасни ли са документите ми?
Beton: Вашите файлове ще бъдат частни. Ние защитаваме интелектуалната собственост на нашите клиенти през целия процес.
Q4.MOQ?
Бетон: Без MOQ. Ние сме в състояние гъвкаво да обработваме малки и големи обеми.
Q5. Такса за доставка?
Бетон: Таксата за доставка се определя от дестинацията, теглото и размера на опаковката на печатните платки.
Популярни тагове: HDI PCB печатна платка, Китай, доставчици, производители, фабрика, персонализирани, купуват, евтини, оферта, ниска цена, безплатна проба
