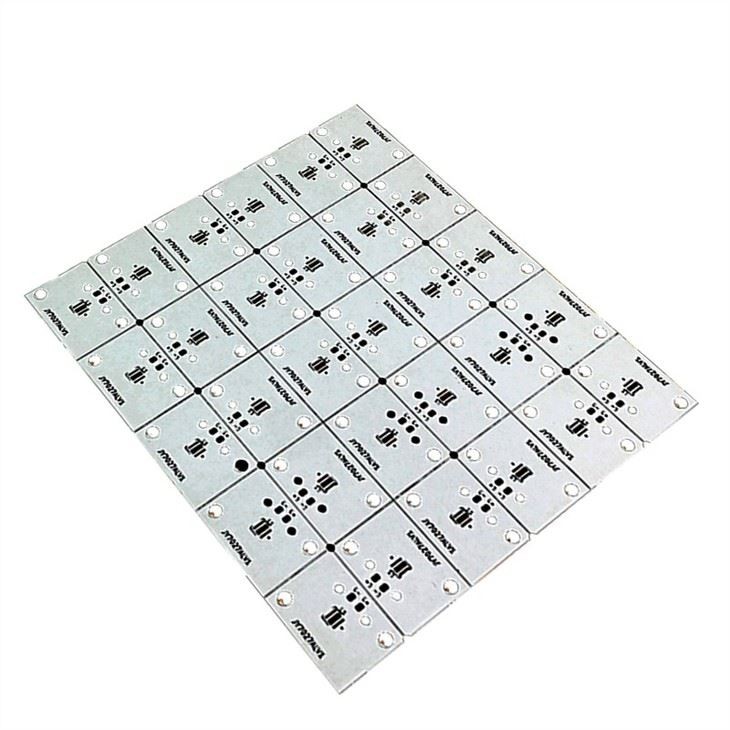

Едностранна LED алуминиева печатна платка

Подробности за продукта

Еднослойна печатна платка с дизайн на алуминиева печатна платка Едностранна LED алуминиева печатна платка

Beton приема поръчки за прототипи и поръчки за масово производство.

Едностранна LED алуминиева печатна платка

Алуминиевата PCB е уникален ламинат с медно покритие на метална основа, а алуминиевата основа на PCB има добра топлопроводимост, електрически изолационни свойства и свойства за механична обработка. Има материал от метална платка, който се състои от медно фолио, топлоизолационен слой и метален субстрат. Структурата му е разделена на три слоя:

Слой на веригата: еквивалентен на ламинат с медно покритие на обикновена печатна платка, дебелината на медното фолио на веригата е 1oz до 10oz.

Изолационен слой: Изолационният слой е слой от топлопроводим изолационен материал с ниско термично съпротивление. Дебелина: {{0}}.003" до 0,006" инча е основната технология на ламинат с медно покритие на алуминиева основа, който е получил UL сертификат.

Основен слой: Това е метален субстрат, обикновено алуминий или по избор мед. PCB алуминиеви субстрати, като ламинати с медно покритие на базата на алуминий и традиционни ламинати от епоксидна стъклена тъкан, се състоят от слой верига, топлопроводим изолационен слой и метален основен слой; слоят на веригата (т.е. медно фолио) обикновено се гравира, за да образува печатна схема, която свързва различните компоненти на модула един с друг. , При нормални обстоятелства се изисква слоят на веригата да има голям капацитет за носене на ток, така че трябва да се използва по-дебело медно фолио, а дебелината обикновено е 35 μm ~ 280 μm;

Топлоизолационният слой е основната технология на алуминиевата основа на PCB. Обикновено се състои от специални полимери, напълнени със специална керамика. Топлоизолационният слой на високоефективни PCB алуминиеви субстрати като IMS-H01, IMS-H02 и LED-0601 използва тази технология, което го прави с отлична топлопроводимост и висока якост на електрическата изолация;

Металният основен слой е опорният елемент на алуминиевия субстрат, който изисква висока топлопроводимост. Обикновено това е алуминиева плоча и може да се използва и медна плоча (медната плоча може да осигури по-добра топлопроводимост). Подходящ е за конвенционална обработка като пробиване, щанцоване и рязане. В сравнение с други материали, PCB материалите имат несравними предимства. Подходящ за повърхностен монтаж SMT обществени изкуства на захранващи компоненти. Не е необходим радиатор, обемът е значително намален, ефектът на разсейване на топлината е отличен, а изолационните характеристики и механичните характеристики са добри.

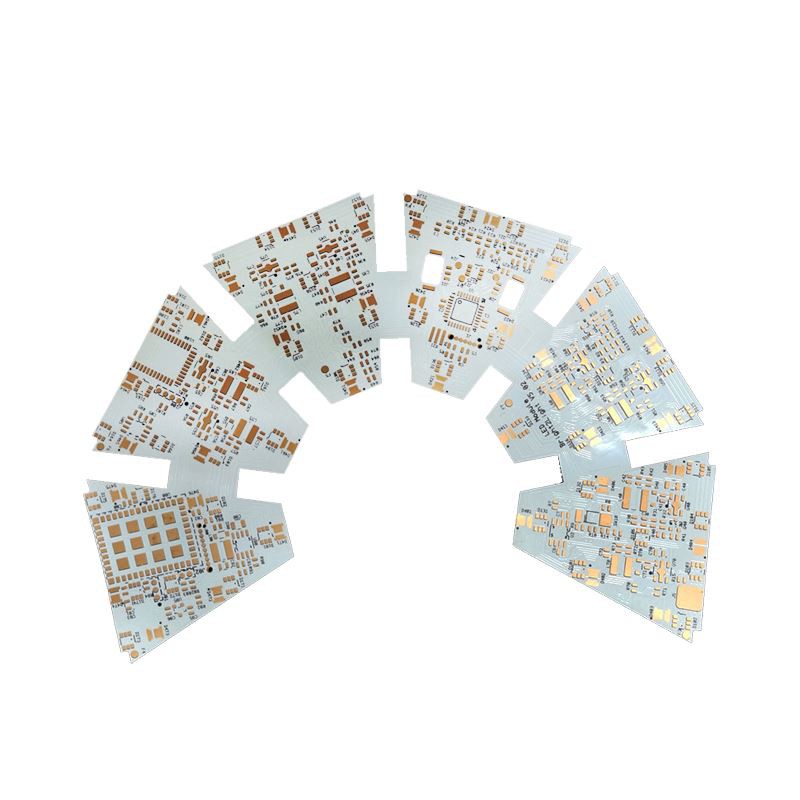

Приложението на Alu PCB

◆ Аудио оборудване: входни, изходни усилватели, балансирани усилватели, аудио усилватели, предусилватели, усилватели на мощност и др.

◆ Захранващо оборудване: превключващ регулатор, DC/AC преобразувател, SW регулатор и др.

◆Комуникационно електронно оборудване: изпращаща верига на високочестотен усилвател „филтриращо електрическо оборудване“.

◆Оборудване за автоматизация на офиса: моторни задвижвания и др.

◆ Автомобил: електронен регулатор, възпламенител, контролер на мощността и др.

◆ Компютър: CPU платка, флопидисково устройство, захранващ блок и др.

◆ Силов модул: инвертор, твърдотелно реле, токоизправителен мост и др.

Нашите технически възможности за печатни платки

1. Слоеве: 2-20 слоя

2. Макс. Размер на дъската: 2000×610 мм

3. Мин. дебелина на дъската:

{{0}}слой 0,15 mm

{{0}}слой 0,38 mm

{{0}}слой 0,55 мм

{{0}}слой 0,80 мм

{{0}}слой 1,0 mm

4. Мин. ширина на линията/разстояние: 3 мил

5. Макс. Дебелина на медта: 6OZ

6. Мин. S/M стъпка: 3 мил

7. Мин. размер на отвора: 4 мил

8. Мин. слепи/погребани чрез: 6 мил

9. Повърхностно покритие: HAL, ENIG, ImAg, Imsn OSP, Plating AG, Plating gold

10. Материали: FR4, H-TG, тефлон, Роджърс, керамика, алуминий, медна основа

Алуминиевите печатни платки са печатни платки, които съдържат тънък слой проводим диелектричен материал. Те са известни още като алуминиева облицовка, алуминиева основа, MCPCB (метална облицована печатна платка), IMS (изолирана метална подложка), топлопроводими печатни платки и др.

BETON Alu PCB и PCB с метална сърцевина са включени:

● Алуминиева сърцевина 1,5 mm, 35 µm Cu

● 2.0 W/mK Топлопроводимост

● 100µm дебелина на изолацията

● Повърхност HAL без съдържание на олово

● 1x бяло запояване

● Фрезоване вътрешно / външно

● V-точкуване (изчистено и просто)

● Електронен тест, проверка на правилата за дизайн
