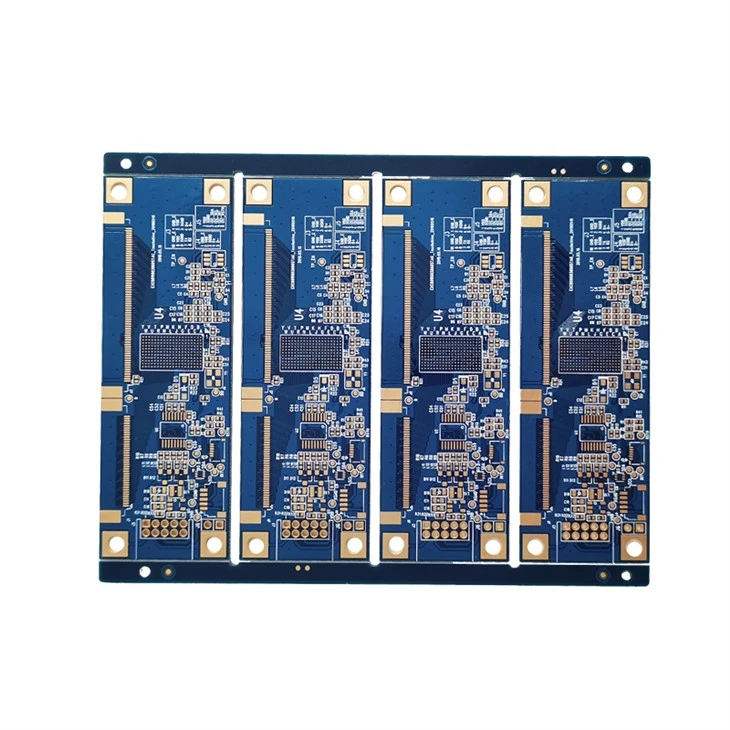

1 плюс N плюс 1 HDI PCB

Слепите дупки могат да реализират връзката на покритие чрез отвор (PTH) между вътрешния слой и външния слой

Заровената дупка може да реализира връзката на обшивката чрез слепи отвори към голяма дупка между вътрешния слой и вътрешния слой.



Както слепите отвори, така и скритите отвори са 0.05mm-0.15mm малки отвори. Методите за формиране на дупки със заровени слепи отвори включват лазерно формиране на дупки, плазмено ецване на дупки и фотоиндуцирано образуване на дупки. Фабриката за печатни платки HDI обикновено използва лазерно формоване на дупки, а лазерното формоване на дупки е разделено на CO2 и YAG ултравиолетови лазери (UV).



Подреждане на печатни платки на интерконектор с висока плътност (HDI).



HDI 1 плюс N плюс 1 е най-основната HDI структура. 1 плюс N плюс 1 означава, че както първият слой, така и последният слой трябва да пробият слепи отвори (обикновено се прави чрез лазерно пробиване). Тези дупки се пробиват главно в областта на BGA. На други места трябва да има достатъчно място. Ако е четирислойна дъска, ще има 1-2 слоя и 3-4 слоя. Ако е 6-слойна дъска, ще има 1-2 слоя и 5-6 слоя. Що се отнася до заровените дупки, вижте го така, няма да излезе.





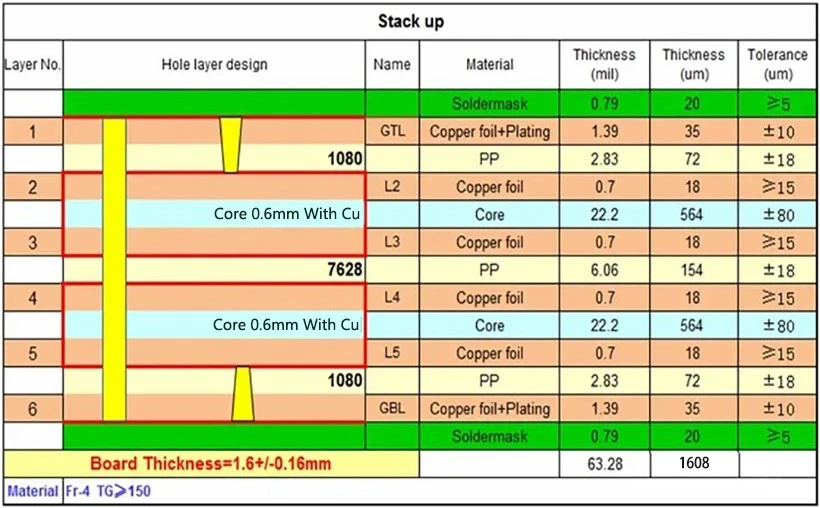

HDI 1 плюс 4 плюс 1 (6 слоя) типичен стек, без заровени отвори.



Обикновен шест слоя HDI от първи ред (еднократно натискане на 6 слоя платки, структурата на стека е 1 плюс 4 плюс 1) Има само проходни отвори и слепи отвори в платката, но няма заровени отвори. Разликата между тази ситуация и платката с проходен отвор е само без слепи отвори. HDI PCB Stacture се нуждае от едно пресово прилягане, покрити слепи отвори и проходни отвори в производството. Разликата между шестслойните HDI и многослойните платки е, че са необходими множество процеси като лазерно пробиване на глухи отвори.



Тази подредена структура HDI 1 плюс 4 плюс 1 няма заровени дупки, така че при производството 1 слой и 3 слоя могат да се използват като основна дъска, 4 и 5 слоеве могат да се използват като друга основна дъска, а външният слой може да се добави диелектричен PP слой и медно фолио. И са ламинирани заедно след добавяне на диелектричен PP слой в средата. Това производство опростява структурата и спестява производствени разходи, а също така съкращава производствения цикъл.





HDI 1 плюс 4 плюс 1 типичен стек, без проходни отвори.



6-слойна щора от първи ред, заровена чрез HDI, тази HDI PCB платка отменя структурата на отворите. И 6-слойната щора от първи ред, заровена чрез HDI структура, трябва да бъде ламинирана два пъти, като се покрият вкопаните отвори веднъж и веднъж запушени със смола отвори, като се покрият слепите отвори веднъж. Тази HDI структура също така спестява известно количество разходи и съкращава времето за доставка. Моля, вижте следното 1 плюс 4 плюс 1HDI печатна платка без подреждане на сквозни отвори.



Стандартен 6 слой HDI 1 плюс 4 плюс 1 подреждане



Стандартен 6 слой HDI 1 плюс (Натиснете 6 слоя наведнъж, подреждането е (1 плюс 4 плюс 1)), този тип подреждане на платка е (1 плюс N плюс 1), (N По-голямо или равно на 2, N е четно число), тази 6-слойна платка HDI 1 плюс PCB има проходни отвори, заровени отвори и слепи отвори. Този 6 слой 1 плюс HDI печатна платка е основният дизайн в индустрията. Този процес е най-сложният, изискващ две пресовани, веднъж обшивка заровени отвори, веднъж отвор със смола и веднъж обшивка слепи отвори и проходни отвори.

Още 1 плюс HDI PCB Stackup



4 слоя 1 плюс N плюс 1 HDI (1 плюс 2 плюс 1) Подреждане





6 слоя 1 плюс N плюс 1 HDI (1 плюс 4 плюс 1) Подреждане





8 слоя 1 плюс N плюс 1 HDI (1 плюс 6 плюс 1) Подреждане





10 слоя 1 плюс N плюс 1 HDI (1 плюс 8 плюс 1) Подреждане





12 слоя 1 плюс N плюс 1 HDI (1 плюс 10 плюс 1) Подреждане





14 слоя 1 плюс N плюс 1 HDI (1 плюс 12 плюс 1) Подреждане





Обработка на печатни платки за свързване с висока плътност (HDI).



1 плюс HDI е пробиване на дупки след натискане веднъж, натискане на медно фолио веднъж и лазерно пробиване на дупки. Тази платка 1 плюс HDI е сравнително проста и процесът и процесът са добре контролирани. Моля, проверете в приложеното Обработка на печатни платки за свързване с висока плътност (HDI).





Типична диаграма на микроразрез на платка HDI (1 плюс N плюс 1)



4 слоя HDI 1 плюс 2 плюс 1 микроразрез		6 слоя HDI 1 плюс 4 плюс 1 микроразрез
8 слоя HDI 1 плюс 6 плюс 1 микроразрез		1 слоя HDI 1 плюс 8 плюс 1 микроразрез



1 плюс N плюс 1 HDI платки са били широко използвани в производството на печатни платки с BGA от 0.5 бита. Използва се, когато дебелината на листа FR4 на HDI платка е по-малка или равна на 4 mil. Когато използвате PP, обикновено използвайте 1080, опитайте се да не използвате 2116 PP. Когато клиентът няма изисквания, медното фолио върху субстрата е за предпочитане 1OZ във вътрешния слой на традиционната печатна платка, HDI платката предпочитано използва HOZ и 1/3OZ се използва за предпочитане във вътрешното и външното покритие медно фолио.



Всеки проект за HDI платка (High Density Interconnect PCB), който трябва да бъде произведен, моля, изпратете ни имейл на: Cathy@beton-tech.com. Фабриката за печатни платки BETON HDI несъмнено е най-добрият избор за производител на печатни платки! BETON HDI PCBs фабрика с ниска цена и висококачествени PCB продукти, отлично обслужване!
